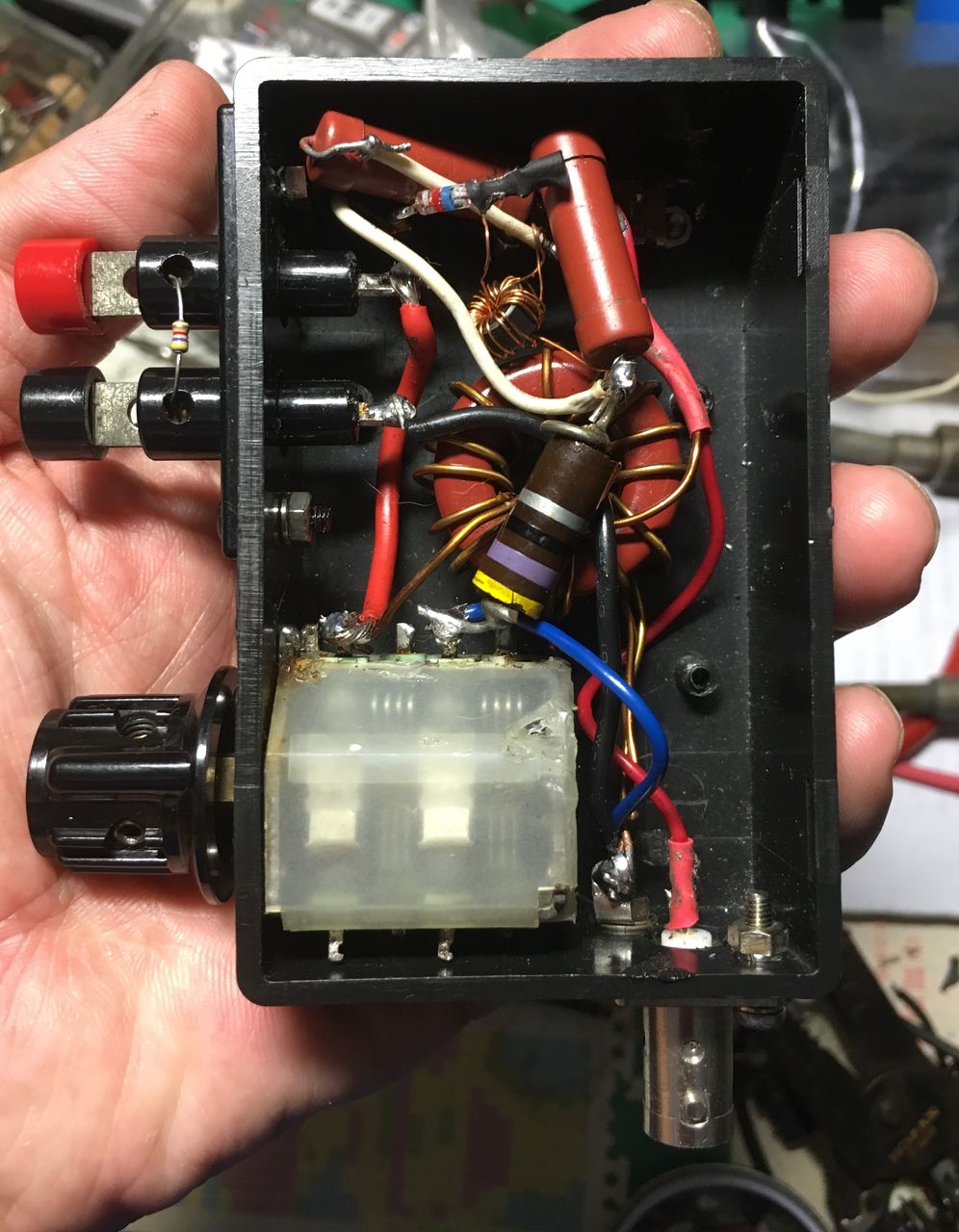

HF 7MHzから50MHz アンテナチューナー自作 - メルカリ。sddefault.jpg。23．エアーダックスコイルの自作と7MHz用CLC-T型アンテナ。HF 7MHzから５０MHz アンテナチューナー自作です。SWR計付ですので、チューニングが本機のみで調整可能です。私はかってアンテナのチューニングをしっかり取れていれば、アンテナチューナーなんて全く必要ないと考えていました。しかし、移動運用している場合、周囲の色々なロケーションによってスッキリとマッチングが取れない所もありました。そこで移動専用に本機を作りました。動作確認済みです。裏側についているボックスはSWR計ユニット（自作）です。ケース内で十分なスペースが取れず、コイル電流を拾ってしまうため、外付けにしてあります。見た目は少々ですが、かなり性能は良いと思います。バリコンは２００Pと１５０Pタイトバリコンを使用しています。本機のチューニングを行い、テスト運用を行いました。SWRがロケーションの関係で1、５以上であっても本機を使えば1、1～１．２程度まで落とすことが出来ました。アナライザーで確認。取扱説明本機の使い方はシンプルで、アンテナとリグを接続し、調整当初は出力5W程度で行ったほうが間違いないです。パネル中央のSWR-CALスイッチはCALに、PWRーSWRスイッチはSWRにし、1〜8のロータリースイッチは７MHzは2に、１８MHzは5、21MHzは3又は4、24MHzは7、28、29MHzは5、５０MHzは7前後に合わせて送信状態にします。コイル番号位置は目安です。メーターがマックスになるようにCALVRで調整し次にSWR-CALスイッチをSWRにして、送信状態で素早くANTVCとTXVCを回してメーターの最小位置にチューニングします。VCを交互繰り返し行うとSWRが最下点に落とすことが出来ます。次にパワーをアップして再度上の手順でチューニングを行います。これでチューニングは終了です。パワー計も付けてありますが、目安程度とお考えください。。ICOM IC-2720D 50W機。アルインコ ALINCO アマチュア無線機50w。TOKYO HY-POWER HC-200AT 自動アンテナチューナー。EFHW アンテナチューナー ② : 7L4WVU 自作アマチュア無線局。アイコム　デジタル簡易無線　DPR-1 5W 30CH & HM-190。WELZ直流安定化電源 RS-1100 通電確認済。トリオスタンドマイクMC50値下げ。ADVANTEST ユニバーサルカウンター TR5823 1.3GHz。校正整備済み TR5822 ユニバーサルカウンター130MHz迄可能。STANDARD　VR-150 盗聴器発見機能搭載　改造済み。TRIO DM-801 ディップメーター。iCOM IC-R6エアーバンド受信機　編集に便利なソフトもセット。サ*れ様 アイコム リチウムイオンバッテリーパック BP-220N1。サンハヤト：基板製作用中型ライトボックス 数回のみ使用でほぼ新品。DIAMOND GZV4000 40A スイッチング電源。アマチュア無線　ケンウッド　KENWOOD TM721S。ケンウッド TH 79 デュアルハンディトランシーバー。オートバイ用アマチュア無線機　FTM-10S Bluetoothユニット付き。最安販売中　アルインコ製　30A　大型トランス式安定化電源　良品。DAIWA アンテナカップラー アンテナチューナー　CL-66。その他 Keysight 34171B DMM Input Terminal Block。新品未開封！STARLINK mini スターリンクミニ。KURANISHI　クラニシ　終端型電力計　RW-151D　ワットメーター。FTM-6000S 144/430Mhz FMトランシーバ-値下げしました。５０WMAXで調整しました。あくまでも目安です。宜しかったら如何ですか？送料込みです。
